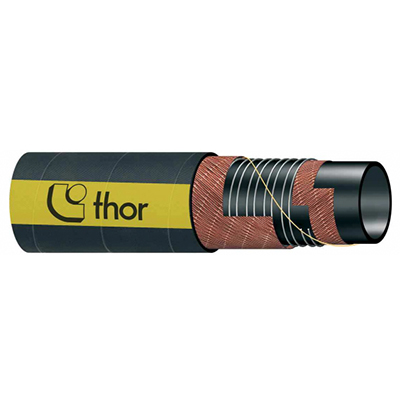

NAFTA/16 TML

NAFTA/16 TML

Per aspirazione e mandata di prodotti petroliferi. Adatto per carico e scarico di autobotti, carri cisterna e nelle raffinerie per impieghi gravosi. Conforme alle norme EN1761– 1999 e EN12115 type Ω/T.


Mandrel built oil suction and delivery hose suitable for petroleum products. Suitable for filling of tank truck and for delivery of fuel from tank trucks to petrol stations. Heavy duty. Complies EN 1761 – 1999 and EN 12115 – Type Ω/T

詳細說明

Caratteristiche tecniche Technical Characteristics
Sottostrato Liscio in gomma speciale nera conduttiva resistente agli idrocarburi con un contenuto aromatico non superiore al 60% e benzine senza piombo con contenuto massimo : MTBE 5% - composti ossigenati 15%. Tube Black smooth rubber, conductive, suitable for petroleum products with aromatic content up to 60%, max. 5% MTBE and max. 15% oxygenated compounds.
Rinforzi Spirale metallica incorporata fra inserzioni di fibre sintetiche ad alta resistenza e cordicella di rame per la dissipazione dell’elettricità statica. Reinforcement Textile plies, helix wire embedded, antistatic copper wire.
Copertura In gomma nera conduttiva con alta resistenza all’abrasione, agli olii, ai carburanti, agli agenti atmosferici ed all’ozono. Resistenza alla fiamma secondo TRbf 131 – Teil 2 - § 5.5. Superficie liscia ad impressione tela. Cover Black rubber, conductive, resistant to oil, petrol, abrasion, ozone and weather conditions. Self-extinguishing according TRbF 131 – Part 2 - § 5.5. Fabric impression
Pressione di esercizio 16 bar Working Pressure 16 bar
Pressione di scoppio 64 bar (eccetto Ø 102 mm = 48 bar) Nominal Burst Pressure 64 bar (except Ø 102 mm = 48 bar)
Temperatura - 30 °C + 70 °C Temperature - 30 °C + 70 °C
Marcatura SECONDO NORME Marking ACCORDING NORM

Misure / Sizes

Diametro interno
Inner Diameter
Spessore di parete
Wall Thickness
Diametro esterno
Outside Diameter
Peso
Weight
Aspirazione
Vacuum
Raggio di curvatura
Bending Radius
mm mm mm Kg/m bar mm
19 6 31 0.66 0.9 125
25 6 37 0.84 0.9 150
32 6 44 1.00 0.9 175
38 6.5 51 1.19 0.9 225
50 8 66 1.94 0.9 275
63 8 79 2.30 0.9 300
76 8 92 2.95 0.8 350
102 8 118 4.10 0.8 450
