Per mandata di vapore per servizi gravosi nelle industrie e nelle raffinerie. Tubo conforme alle norme BS 5342 tipo 2A per vapore saturo 18 bar (210 °C) e per punte di vapore surriscaldato (232 °C).

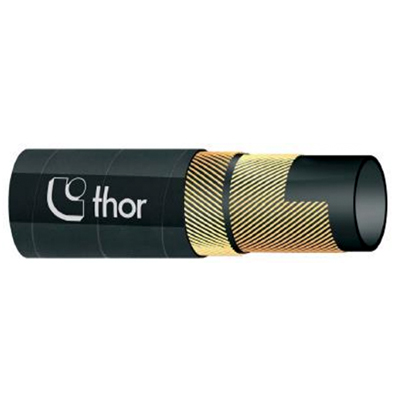

Mandrel built steam hose designed for use with saturated steam up to 210 °C / 18 bar and peaks of superheated steam up to 232 °C / 18 bar. Complying with BS 5342 type 2A
| Caratteristiche tecniche | Technical Characteristics | ||
|---|---|---|---|
| Sottostrato | Liscio in gomma nera ad alta resistenza al calore ed al vapore; studiata per non screpolare ed indurire con l’uso nel tempo | Tube | Black smooth rubber, heat and steam resistant. Studied also to avoid cracks and hardening. |
| Rinforzi | Trefoli ottonati di acciaio armonico. | Reinforcement | High strength spiral wire |
| Copertura | In gomma nera resistente all’abrasione, al calore, agli agenti atmosferici ed all’ozono; microforata per favorire l’evacuazione dei gas. Superficie liscia ad impressione tela. | Cover | Black, smooth rubber, resistant to abrasion, heat, ozone and weather. Pin pricked to evacuate gases. Fabric impression. |
| Pressione di esercizio | 18 bar | Working Pressure | 18 bar |
| Pressione di scoppio | >180 bar | Nominal Burst Pressure | >180 bar |
| Temperatura | -40°C + 210°C | Temperature | -40°C + 210°C |
| Marcatura | BS 5342 2A [Year] 18 Bar – 261 PSI /[Ø]/ 232 °C – 450 °F DRAIN AFTER USE (in lettere bianche ) | Marking | BS 5342 2A [Year] 18 Bar – 261 PSI [Ø]/ 232 °C – 450 °F DRAIN AFTER USE (in white letters) |
| Disponibile anche nella versione: SATURVAP/EXTRA 92N: con copertura resistente agli olii SATURVAP/EXTRA 92R: con copertura rossa resistente agli olii Per garantire l’efficienza nel tempo è indispensabile drenare la manichetta dopo ogni utilizzo (scaricare la condensa). |
Available also in the following version:
SATURVAP/EXTRA 92N with oil resistant cover SATURVAP/EXTRA 92R: with oil resistant red cover To guarantee the efficiency during the time it is necessary to drain the hose after every use (discharge the condensation) |
||
| Diametro interno Inner Diameter |
Spessore parete Wall Thickness |
Diametro esterno Outside Diameter |
Peso teorico Weight |
|---|---|---|---|
| mm | mm | mm | Kg/m |
| 19 | 6 | 31 | 0.66 |
| 25 | 6 | 37 | 0.86 |
| 32 | 7 | 46 | 1.30 |
| 38 | 7 | 52 | 1.60 |
| 51 | 7.5 | 66 | 2.30 |
| 63 | 9 | 81 | 3.30 |
| 76 | 10 | 96 | 4.50 |
