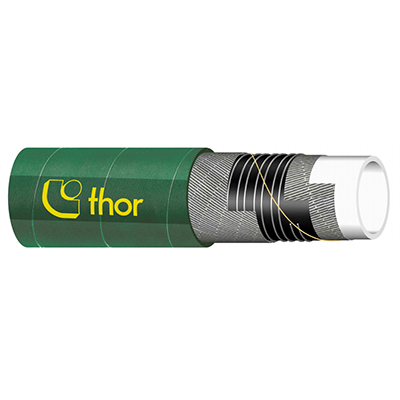

Tubo per aspirazione e mandata di acidi, basi, idrocarburi alifatici, aromatici, chetoni, aldeidi ed esteri. Resistenza limitata agli idrocarburi clorurati.
Mandrel built suction and delivery hose designed for acids, bases, ketons, aldheyds, esters, aromatic and aliphatic hydrocarbons (limited resistance to chlorinated hydrocarbons)
| Caratteristiche tecniche | Technical Characteristics | ||
|---|---|---|---|
| Sottostrato | Liscio in polietilene reticolato trasparente resistente all’abrasione (XLPE) | Tube | XLPE, transparent, smooth, abrasion resistant. |
| Rinforzi | Spirale metallica incorporata tra inserzioni di fibre sintetiche ad alta resistenza e cordicella di rame per garantire la dissipazione dell’elettricità statica. | Reinforcement | Textile plies, helix wire embedded, antistatic wire |
| Copertura | In gomma verde speciale resistente all’abrasione, agli agenti atmosferici, all’ozono ed ai prodotti chimici. Superficie liscia ad impressione tela. | Cover | Special green rubber, smooth, weather, ozone abrasion and chemical products resistant. Fabric impression. |
| Pressione di esercizio | 15 bar | Working Pressure | 15 bar |
| Pressione di scoppio | >40 bar | Nominal Burst Pressure | >40 bar |
| Temperatura | Per le temperature di impiego e le concentrazioni di utilizzo fare riferimento alla tabella di resistenza chimica. | Temperature | Temperature and concentration of the transported medium: refer to chemical resistance chart. |
| Marcatura | XLPE CHEMICAL S/D W.P. 15 BAR - 225 PSI (in lettere gialle) | Marking | XLPE CHEMICAL S/D W.P. 15 BAR - 225 PSI (in yellow letters) |
| Diametro interno Inner Diameter |
Spessore parete Wall Thickness |
Diametro esterno Outside Diameter |
Peso teorico Weight |
Aspirazione Vacuum |
Raggio di curvatura Bending Radius |
|---|---|---|---|---|---|
| mm | mm | mm | Kg/m | bar | mm |
| 19 | 7.5 | 34 | 0.98 | 0.9 | 125 |
| 25 | 8.0 | 41 | 1.35 | 0.9 | 150 |
| 32 | 8.0 | 48 | 1.55 | 0.9 | 200 |
| 38 | 8.0 | 54 | 1.80 | 0.9 | 225 |
| 51 | 8.0 | 67 | 2.50 | 0.9 | 300 |
| 63 | 9.0 | 81 | 3.35 | 0.8 | 375 |
| 76 | 9.5 | 95 | 3.90 | 0.8 | 450 |
| 102 | 9.5 | 121 | 5.50 | 0.6 | 550 |
