Per aspirazione e mandata di olii, gasolio, benzina e prodotti petroliferi. Adatto per carico e scarico di autobotti e di carri cisterna nelle raffinerie per impieghi gravosi.

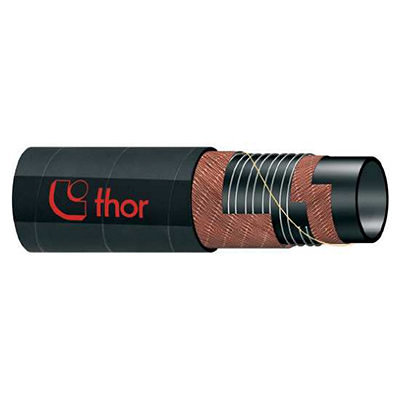

Mandrel built oil suction and delivery hose suitable for petroleum products. Suitable for suction and delivery of fuel from tank trucks to petrol stations. Also used for tank wagon in refineries for heavy duty applications
| Caratteristiche tecniche | Technical Characteristics | ||
|---|---|---|---|
| Sottostrato | Liscio in gomma sintetica nera resistente agli olii minerali ed ai carburanti con un contenuto aromatico non superiore al 50%. | Tube | Black smooth synthetic rubber, suitable for mineral oils and petroleum products with aromatic content up to 50%. |
| Rinforzi | Spirale metallica incorporata tra inserzioni di fibre sintetiche ad alta resistenza e cordicella di rame per garantire la dissipazione di elettricità statica. | Reinforcement | Textile plies, helix wire embedded, antistatic copper wire |
| Copertura | In gomma nera resistente all’abrasione, ai grassi, ai carburanti, agli agenti atmosferici ed all’ozono. Superficie liscia ad impressione tela. | Cover | Black rubber, resistant to oil, fats, petrol, abrasion, ozone and weather conditions. Fabric impression. |
| Pressione di esercizio | 10 bar | Working Pressure | 10 bar |
| Pressione di scoppio | 30 bar | Nominal Burst Pressure | 30 bar |
| Temperatura | -20°C + 70°C | Temperature | -20°C + 70°C |
| Marcatura | THOR OIL S/D W.P. 10 BAR – 150 PSI (in lettere rosse – standard – o lettere gialle su richiesta) | Marking | THOR OIL S/D W.P. 10 BAR – 150 PSI (in red letters – standard – or yellow letters – upon request) |
| Diametro interno Inner Diameter |
Spessore di parete Wall Thickness |
Diametro esterno Outside Diameter |
Peso Weight |
Aspirazione Vacuum |
Raggio di curvatura Bending Radius |
|---|---|---|---|---|---|
| mm | mm | mm | Kg/m | bar | mm |
| 38 | 6 | 50 | 1.30 | 0.9 | 230 |
| 40 | 6 | 52 | 1.40 | 0.9 | 240 |
| 45 | 6 | 57 | 1.50 | 0.9 | 270 |
| 51 | 6.5 | 64 | 1.90 | 0.9 | 300 |
| 60 | 6.5 | 73 | 2.20 | 0.9 | 360 |
| 70 | 7 | 84 | 2.60 | 0.9 | 420 |
| 76 | 7 | 90 | 2.80 | 0.9 | 450 |
| 80 | 7 | 94 | 2.90 | 0.9 | 480 |
| 90 | 8.5 | 107 | 4.00 | 0.9 | 540 |
| 100 | 8.5 | 117 | 4.50 | 0.9 | 600 |
| 110 | 8.5 | 127 | 4.95 | 0.8 | 660 |
| 120 | 9 | 138 | 5.90 | 0.8 | 720 |
| 125 | 9 | 143 | 6.10 | 0.8 | 750 |
| 150 | 10 | 170 | 8.00 | 0.8 | 1050 |
